ぼくのかんがえたさいきょうの電源タップ作りました。
部品を買い集めて線を繋ぎ合わせるだけの簡単なお仕事です。
発端
デスク周りの周辺機器の一括オンオフ用に、手元スイッチを繋いでその先にOAタップを繋いでいました。
こんなやつ
ある日ふとスイッチに触れると、ほんのり温かくなっているではないですか…
ということで分解してみたらこれでした。
端子が劣化して接触抵抗が凄いことになっています。そりゃあほんのり温かくもなりますわ。
定格6Aの器具で容量は守っていたのですが、如何せんかなり古いものなので、OAタップ周りも含め、作り変えようと思い立ちました。
設計
闇雲に部品を買い集めても仕方ないので、まずどんな感じのが欲しいか考えます。
- プラグ側は接地極付きプラグ(俗にいう3Pプラグ)
- コンセント側は接地極付きを使用(接地端子は不要)
- 出来れば6-8口欲しい
- 一部コンセントを手元スイッチでオンオフしたい
- スイッチ連動、非連動で色分けできると良いかも

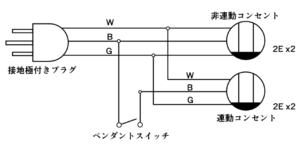

そんなわけで複線図を描いてみます。
材料
次に必要な部品を選定します。
- 未来工業 モール用スイッチボックス Fタイプ 4ヶ用 MSB-F4 型式:MSB-F4
- パナソニック(Panasonic) モダンプレート12コ用 ミルキーホワイト WN6012W
- パナソニック(Panasonic) 埋込接地ダブルコンセント/P WN1512KP
#何故かパッケージありの方が安かったので利用。簡易パッケージ版の「WN1512K」でも同様。 - パナソニック(Panasonic) フルカラー埋込接地ダブルコンセント 赤 WN1512RK
- パナソニック WH2913PK まごの手スイッチ（2.5m・ホワイト）
#既製品をプラグの先だけ外して利用 - プラグ付きVCTFケーブル3m
#手持ちの電源タップから取り外して利用 - オーム電機 OHM DZ-TC2-16C 棒形端子2.0セット10組
- オーム電機 OHM DZ-TC1.25-16C 棒形端子1.25セット10組
#撚り線を単線に変換するのに必要 - IV電線 1.6か2.0 50㎝程
#コンセント間の渡り線に
購入した部材

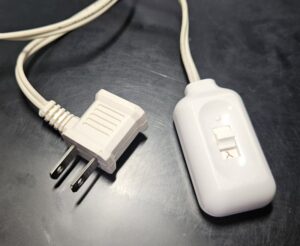

パナソニック まごの手スイッチ
棒状圧着端子
ケーブルが電源線=2.0mm、アース=0.75mmだったので太さに合わせて2種類必要に…
適合電線径をよく確認しましょう。
組み上げ
そんなわけで色々届いたので工作していきます。

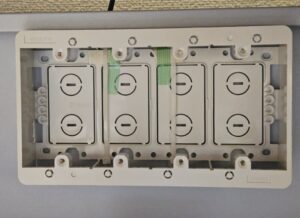

机に丁度良くネジ穴があったので、そこを通してタイバンドで固定します。

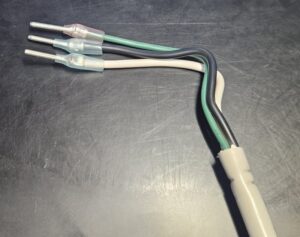

外に繋がるケーブルは撚り線なので、棒状圧着端子で処理します。

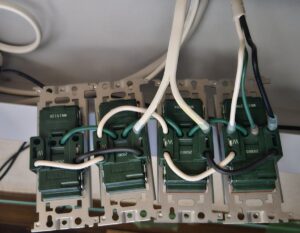

ケーブルを通して複線図の通りにケーブルを接続します。

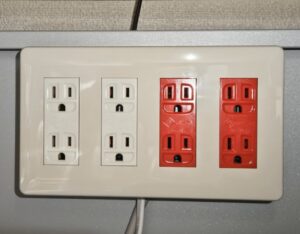

蓋をして完成。
やっぱり壁コンセント仕様はカッコイイですね。
